熱軋等邊、不等邊角鋼規格尺寸及理論重量

表中理論重量按密度7.85g/cm³計算得出。

表1：等邊角鋼規格及理論重量

規格型号	邊寬度 b/mm	邊厚度 d/mm	内弧半徑 R/mm	理論重量 kg/m
2	20	3	3.5	0.89
	20	4	3.5	1.15
2.5	25	3	3.5	1.12
	25	4	3.5	1.46
3	30	3	4.5	1.37
	30	4	4.5	1.79
3.6	36	3	4.5	1.66
	36	4	4.5	2.16
	36	5	4.5	2.65
4	40	3	5	1.85
	40	4	5	2.42
	40	5	5	2.98
4.5	45	3	5	2.09
	45	4	5	2.74
	45	5	5	3.37
	45	6	5	3.99
5	50	3	5.5	2.33
	50	4	5.5	3.06
	50	5	5.5	3-77
	50	6	5.5	4.46
5.6	56	3	6	2.62
	56	4	6	3.45
	56	5	6	4.25
	56	6	6	5.04
	56	7	6	5.81
	56	8	6	6.57
6	60	5	6.5	4.58
	60	6	6.5	5.43
	60	7	6.5	6.26
	60	8	6.5	7.08
6.3	63	4	7	3.91
	63	5	7	4.82
	63	6	7	5.72
	63	7	7	6.6
	63	8	7	7.47
	63	10	7	9.15
7	70	4	8	4.37
	70	5	8	5.4
	70	6	8	6.41
	70	7	8	7.4
	70	8	8	8.37
7.5	75	5	9	5.82
	75	6	9	6.91
	75	7	9	7.98
	75	8	9	9.03
	75	9	9	10.1
	75	10	9	11.1
8	80	5	9	6.21
	80	6	9	7.38
	80	7	9	8.53
	80	8	9	9.66
	80	9	9	10.8
	80	10	9	11.9
9	90	6	10	8.35
	90	7	10	9.66
	90	8	10	10.9
	90	9	10	12.2
	90	10	10	13.5
	90	12	10	15.9
10	100	6	12	9.37
	100	7	12	10.8
	100	8	12	12.3
	100	9	12	13.7
	100	10	12	15.1
	100	12	12	17.9
	100	14	12	20.6
	100	16	12	23.3
11	110	7	12	11.9
	110	8	12	13.5
	110	10	12	16.7
	110	12	12	19.8
	110	14	12	22.8
12.5	125	8	14	15.5
	125	10	14	19.1
	125	12	14	22.7
	125	14	14	26.2
	125	16	14	29.6
14	140	10	14	21.5
	140	12	14	25.5
	140	14	14	29.5
	140	16	14	33.4
15	150	8	14	18.6
	150	10	14	23.1
	150	12	14	27.4
	150	14	14	31.7
	150	15	14	33.8
	150	16	14	35.9
16	160	10	16	24.7
	160	12	16	29.4
	160	14	16	34
	160	16	16	38.5
18	180	12	16	33.2
	180	14	16	38.4
	180	16	16	43.5
	180	18	16	48.6
20	200	14	18	42.9
	200	16	18	48.7
	200	18	18	54.4
	200	20	18	60.1
	200	24	18	71.2
22	220	16	21	53.9
	220	18	21	60.3
	220	20	21	66.5
	220	22	21	72.8
	220	24	21	78.9
	220	26	21	85
25	250	18	24	69
	250	20	24	76.2
	250	22	24	83.3
	250	24	24	90.4
	250	26	24	97.5
	250	28	24	104
	250	30	24	111
	250	32	24	118
	250	35	24	128

表2：不等邊角鋼規格及理論重量

規格型号	長邊寬度B×短邊寬度b×厚度d×内弧半徑R /mm	理論重量 kg/m
2.5/1.6	25×16×3×3.5	0.91
	25×16×4×3.5	1.18
3.2/2	32×20×3×3.5	1.17
	32×20×4×3.5	1.52
4/2.5	40×25×3×4	1.48
	40×25×4×4	1.94
4.5/2.8	45×28×3×5	1.69
	45×28×4×5	2.2
5/3.2	50×32×3×5.5	1.91
	50×32×4×5.5	2.49
5.6/3.6	56×36×3×6	2.15
	56×36×4×6	2.82
	56×36×5×6	3.47
6.3/4	63×40×4×7	3.19
	63×40×5×7	3.92
	63×40×6×7	4.64
	63×40×7×7	5.34
7/4.5	70×45×4×7.5	3.57
	70×45×5×7.5	4.4
	70×45×6×7.5	5.22
	70×45×7×7.5	6.01
7.5/5	75×50×5×8	4.81
	75×50×6×8	5.7
	75×50×8×8	7.43
	75×50×10×8	9.1
8/5	80×50×5×8	5
	80×50×6×8	5.93
	80×50×7×8	6.85
	80×50×8×8	7.75
9/5.6	90×55×5×9	5.66
	90×55×6×9	6.72
	90×55×7×9	7.76
	90×55×8×9	8.78
10/6.3	100×63×6×10	7.55
	100×63×7×10	8.72
	100×63×8×10	9.88
	100×63×10×10	12.1
10/8	100×80×6×10	8.35
	100×80×7×10	9.66
	100×80×8×10	10.9
	100×80×10×10	13.5
11/7	110×70×6×10	8.35
	110×70×7×10	9.66
	110×70×8×10	10.9
	110×70×10×10	13.5
12.5/8	125×80×7×11	11.1
	125×80×8×11	12.6
	125×80×10×11	15.5
	125×80×12×11	18.3
14/9	140×90×8×12	14.2
	140×90×10×12	17.5
	140×90×12×12	20.7
	140×90×14×12	23.9
15/9	150×90×8×12	14.8
	150×90×10×12	18.3
	150×90×12×12	21.7
	150×90×14×12	25
	150×90×15×12	26.7
	150×90×16×12	28.3
16/10	160×100×10×13	19,9
	160×100×12×13	23.6
	160×100×14×13	27.2
	160×100×16×13	30.8
18/11	180×110×10×14	22.3
	180×110×12×14	26.5
	180×110×14×14	30.6
	180×110×16×14	34.6
20/12.5	200×125×12×14	29.8
	200×125×14×14	34.4
	200×125×16×14	39
	200×125×18×14	43.6

表3：角鋼尺寸及允許偏差

邊寬度（B、b）	允許偏差（等邊角鋼）	允許偏差（不等邊角鋼）
b(B)≤56	±0.8	±0.8
56＜b(B)≤90	±1.2	±1.5
90＜b(B)≤140	±1.8	±2.0
140＜b(B)≤200	±2.5	±2.5
b(B)＞200	±3.5	±3.5

邊厚度（d）	允許偏差
b(B)≤56	±0.4
56＜b(B)≤90	±0.6
90＜b(B)≤140	±0.7
140＜b(B)≤200	±1.0
b(B)＞200	±1.4

角鋼重量計算方法

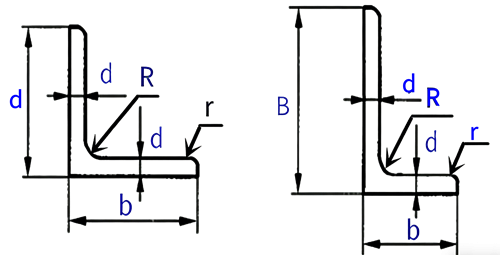

B=長邊寬; b=短邊寬; d=邊厚; R=内弧半徑; r=端弧半徑

1、簡易估算公式： kg/m ≈密度 ×d ×(B+b-d)

2、精确估算公式： kg/m ≈密度 ×[d ×(B+b-d)+0.215 ×( R²-2 r² ) ]

參考标準：GB/T 706 熱軋型鋼
