A320 L43 Material Data

Name: A320 L43 Material Data
Creator: 材數庫 Caishuku
License: https://www.caishuku.com/ai-license.html

材數庫 Caishuku

基本信息

牌号	A320 L43
AISI 美國鋼鐵協會	4340
對應标準	ASTM A320/A320M-2021 低溫用合金鋼螺栓材料标準規範 Standard Specification for Alloy-Steel and Stainless Steel Bolting for Low-Temperature Service
歸類	合金鋼
标簽	鐵素體鋼
說明	沖擊要求對于在-325°F(-200°C)以上溫度使用的1級、1A和2級奧氏體鋼；在-425°F(-255°C)以上溫度使用的1級和1A奧氏體等級B8、B8A、B8P、B8C、B8CA、B8LN和B8LNA的材料；以及直徑小于或等于1/2英寸（12.5mm）的所有鐵素體或奧氏體鋼螺栓材料可以不要求進行沖擊試驗，除非補充要求S1在采購訂單中指明要求。（此說明摘自原件6.2.1.1）

化學成分

A320 L43 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Mo
最小值	0.38	0.15	0.6	-	-	0.7	1.65	0.2
最大值	0.43	0.35	0.85	0.035	0.04	0.9	2	0.3

*不允許故意添加Bi, Se, Te和Pb，除了B8F級，其中硒是規定和要求的

碳當量計算

機械性能

A320 L43 機械性能

直徑 d mm	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	斷面收縮率 ψ %	硬度 HBW
d≤100	淬火和回火,最小回火溫度593℃	≥860	≥725	≥16	≥50	≤321

ⓐ這些直徑上限是以通常可獲得的且能始終滿足規範要求的最大尺寸為基礎确定的。不能将此上限值當絕對限制使用，即不能認為超過此限制，栓接材料就不再符合本标準。
ⓑ要達到拉伸性能要求，布氏硬度應不低于200HB或93HRB。
ⓒ1級產品是由經固溶處理的材料制成。1A級產品在終加工後進行固溶處理，以獲得耐腐蝕性能；熱處理是提高材料物理性能并滿足機械性能要求的關鍵手段。2級產品是由經應變硬化及固溶處理的材料制成。經應變硬化處理的奧氏體鋼在其整個截面上所顯示的性能可能會不均勻，尤其直徑大于3/4英寸的零件。
ⓓ直徑小于等于3/4英寸的零件，其允許最大硬度為241HBW(100HRB)

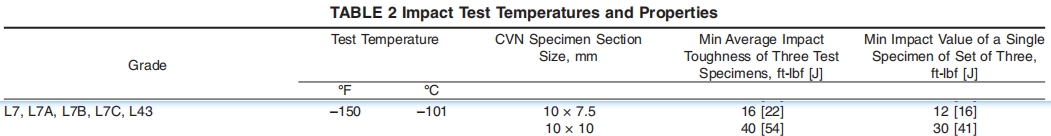

沖擊吸收功要求

近似對照

1 近似對照表合金結構鋼

中國	日本	美國	國際标準組織	德國	法國	歐标		俄羅斯	瑞典	英國
GB	JIS	ASTM	ISO	DIN EN/DIN	NF EN/NF	EN	數字牌号	GOST	SS	BS EN/BS
34CrNi3Mo 34CrNiMo ZG34CrNiMo	SNCM447	4340	36CrNiMo6	34CrNiMo6 GS-34CrNiMo6V	35NCD6	34CrNiMo6	1.6582	36KH2N2MFA 38KH2N2MA 40KHN2MA	2541	817M40

2 近似對照表鑄鋼

中國	日本	美國	國際标準組織	德國	法國	歐标		俄羅斯	瑞典	英國
GB	JIS	ASTM	ISO	DIN EN/DIN	NF EN/NF	EN	數字牌号	GOST	SS	BS EN/BS
ZG34CrNiMo 34CrNi3Mo 34CrNiMo	SNCM447	4340	36CrNiMo6	GS-34CrNiMo6V 34CrNiMo6	35NCD6	34CrNiMo6	1.6582	36KH2N2MFA 38KH2N2MA 40KHN2MA	2541	817M40

A320 L43 對應标準的曆史替代

ASTM A320/A320M - 2011 ASTM A320/A320M - 2018 ASTM A320/A320M - 2021 ASTM A320/A320M - 2024(a) ASTM A320/A320M - 2026

同名标準

A320 L43 對應不同标準

1	ASTM A320/A320M-2018 低溫用合金鋼螺栓材料标準規範
	A320 L43 4340
2	ASTM A320/A320M-2021 低溫用合金鋼螺栓材料标準規範
	A320 L43 4340
3	ASTM A320/A320M-2024(a) 低溫用合金鋼和不鏽鋼螺栓
	A320 L43 4340
4	ASTM A320/A320M-2026 低溫用合金鋼和不鏽鋼螺栓
	A320 L43 4340

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。

材料與專利鋼号免責聲明：
⑴ 本平台所收錄的部分材料牌号為企業專利鋼号或專有命名牌号，非 GB、ISO、DIN、ASTM、JIS 等通用标準鋼号；
⑵ 相關化學成分、力學性能及适用範圍以專利文件、權利人公開資料或供方技術文件為準；
⑶ 平台所展示信息僅用于材料檢索、工程參考及技術對比，不構成等同、替代或采購依據。

摘要 / Summary

A320 L43 材料牌号數據，對應标準：ASTM A320/A320M-2021，主要化學成分：C 0.38–0.43%，Si 0.15–0.35%，Mn 0.6–0.85%，P ≤0.035%，S ≤0.04%，Cr 0.7–0.9%，Ni 1.65–2%，Mo 0.2–0.3%，材數庫提供該材料的基本信息、化學成分、性能數據、相關标準及認證供應商參考信息，本頁面展示的供應商為材數庫認證供應商，企業資料由企業提交并經材數庫審核後發布。數據來源：材數庫 Caishuku.com。

推薦引用：材數庫 Caishuku Material Database，《A320 L43 材料牌号數據》， https://www.caishuku.com/material/detail.php?mid=azhlNWIxMTI5NjU=

A320 L43 的供應商信息由材數庫認證企業提供。本頁面展示的企業均為材數庫認證供應商，企業名稱、聯系人、聯系方式、主營產品及供貨信息由企業提交，經材數庫審核後發布并持續維護。

沖擊吸收功要求
