位置: 網站首頁 材料牌号/性能等級 數據浏覽
牌号 20MnB5
對應标準 EN ISO 683-2-2018
熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
Heat-treatable steels,alloy steels and free-cutting steels--Part 2：Alloy steels for quenching and tempering
歸類 合金鋼
20MnB5 化學元素成分含量(%)
成分 C Si Mn P S Cu B
最小值 0.17 - 1.1 - - - 0.0008
最大值 0.23 0.4 1.4 0.025 0.035 0.4 0.005
碳當量計算
20MnB5 機械性能
條件 熱處理或狀态
抗拉強度
σb
Mpa 		屈服點
σs
Mpa 		斷後伸長率或延伸率
δ
% 		斷面收縮率
ψ
% 		沖擊吸收能量
KV2
J
棒材,扁材,鍛件；d≤16或t≤8 淬火及回火（+QT） 900~1050 ≥700 ≥14 ≥55 -
棒材,扁材,鍛件；16＜d≤40或8＜t≤20 淬火及回火（+QT） 750~900 ≥600 ≥15 ≥55 ≥60
d=直徑/mm；t=厚度/mm

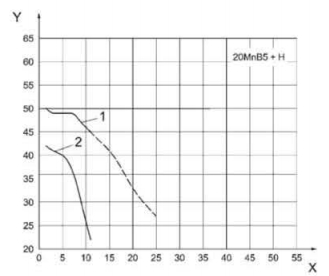

  • 淬透性帶範圍（H）、離開淬火端的距離/mm、硬度HRC的關系圖

    圖中:X-離開淬火端距離/mm；Y-硬度HRC；1-硬度上限；2-硬度下限

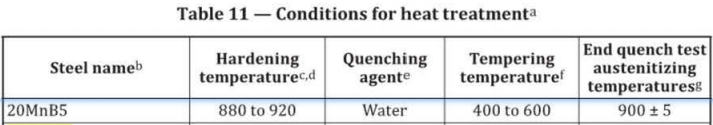

  • 熱處理制度（僅供參考）


1 近似對照表 :冷镦和冷擠壓用鋼
日本 國際标準組織 歐标
JIS ISO EN 數字牌号
SWRCHB620 20MnB5
23MnB5
26MnB5
34MnB5 		20MnB5
23MnB5
26MnB5
34MnB5 		1.5530
2 近似對照表 合金結構鋼
德國 法國 歐标 英國
DIN EN/DIN NF EN/NF EN 數字牌号 BS EN/BS
19MnB4 20MB5 20MnB5 1.5530 170H20
3 近似對照表 合金結構鋼
中國 歐标
GB EN
25MnB 20MnB5
4 近似對照表 :冷镦和冷擠壓用鋼
日本 國際标準組織 歐标
JIS ISO EN
SWRCHB620 20MnB5 20MnB5
20MnB5 對應不同标準
1 EN 10083-3-2006 淬火鋼和回火鋼 第3部分 合金鋼的交貨技術條件
20MnB5 1.5530
2 ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼
20MnB5
3 EN ISO 683-2-2018 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
20MnB5
4 ISO 4954-2018 冷镦和冷擠壓用鋼
20MnB5
5 EN 10132-2021 熱處理冷軋窄帶鋼-交貨技術條件
20MnB5 1.5530
6 NF EN 10083-3-2006 調質合金結構鋼
20MnB5 1.5530 (20MB5)
7 ISO 4954-1-2024 冷镦及冷擠壓鋼交貨技術條件 第1部分：非合金及合金鋼
20MnB5
注：數據僅供參考！如有疑問，請填寫"我要糾錯"！
版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。
