36CrNiMo4 - EN ISO 683-2-2018 - 材數庫

牌号	36CrNiMo4
對應标準	EN ISO 683-2-2018 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼 Heat-treatable steels,alloy steels and free-cutting steels--Part 2：Alloy steels for quenching and tempering
歸類	合金鋼

36CrNiMo4 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Cu	Mo
最小值	0.32	0.1	0.5	-	-	0.9	0.9	-	0.15
最大值	0.4	0.4	0.8	0.025	0.035	1.2	1.2	0.4	0.3

碳當量計算

36CrNiMo4 機械性能

條件	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	硬度 HBW
棒材,扁材,鍛件；d≤16或t≤8	淬火及回火（+QT）	1100~1300	≥900	≥10	-
棒材,扁材,鍛件；16＜d≤40或8＜t≤20	淬火及回火（+QT）	1000~1200	≥800	≥11	-
棒材,扁材,鍛件；40＜d≤100或20＜t≤60	淬火及回火（+QT）	900~1100	≥700	≥12	-
棒材,扁材,鍛件；100＜d≤160或60＜t≤100	淬火及回火（+QT）	800~950	≥600	≥13	-
棒材,扁材,鍛件；160＜d≤250或100＜t≤160	淬火及回火（+QT）	750~900	≥550	≥14	-
棒材, 扁材, 鍛件, 半成品, 盤條	軟化退火 (+A)	-	-	-	≤248

d=直徑/mm；t=厚度/mm

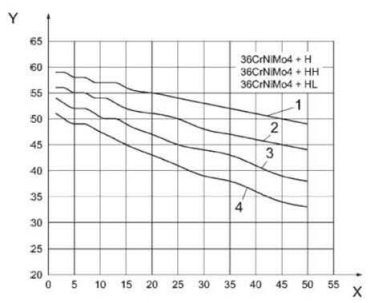

淬透性帶範圍（H/HH/HL）、離開淬火端的距離/mm、硬度HRC的關系圖

圖中:X-離開淬火端距離/mm；Y-硬度HRC；1-硬度上限；2-HL等級的硬度上限；3-HH等級的硬度下限；4-硬度下限

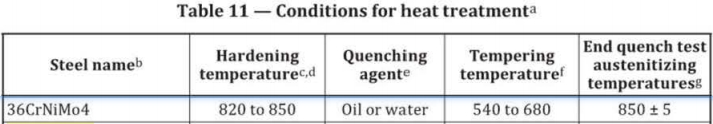

熱處理制度（僅供參考）

近似對照表合金結構鋼

日本	美國	國際标準組織	德國	法國	歐标		俄羅斯	英國
JIS	ASTM	ISO	DIN EN/DIN	NF EN/NF	EN	數字牌号	GOST	BS EN/BS
SCNM439	Gr.9840	36CrNiMo4	36CrNiMo4	40NCD3	36CrNiMo4	1.6511	40KHN2MA	817A37 817M37

36CrNiMo4 對應不同标準

1	ISO 683-18-1996 熱處理鋼、合金鋼和易切削鋼
	36CrNiMo4
2	DIN 17200-1987 調質鋼材的供貨技術條件
	36CrNiMo4 1.6511
3	ISO 683-1-1987 熱處理鋼、合金鋼、易切鋼第1部分:直接淬火碳鋼和低合金鍛鋼黑色產品
	36CrNiMo4 36CrNiMo4H 36CrNiMo4HH 36CrNiMo4HL
4	EN 10250-3-1999 一般工程用途的敞口鋼模鍛件.合金特殊鋼
	36CrNiMo4 1.6511
5	EN 10297-1-2003 機械和通用無縫鋼管交貨技術條件第1部分:非合金和合金鋼管
	36CrNiMo4 1.6511
6	DIN 17204-1990 淬火和回火無縫圓形鋼管；交貨技術條件
	36CrNiMo4 1.6511
7	ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼
	36CrNiMo4
8	ISO 683-18-2014 熱處理鋼、合金鋼和易切削鋼 -- 第18部分：光面鋼制品
	36CrNiMo4
9	EN ISO 683-2-2018 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
	36CrNiMo4

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。
