20CrMnTiH A26205 - GB /T 5216-2014

牌号	20CrMnTiH
中國ISC	A26205
對應标準	GB /T 5216-2014 保證淬透性結構鋼 Structural Steels Specified Hardenability Bands
歸類	合金鋼
說明	用于制作汽車、風電、機械行業的齒輪零部件。

20CrMnTiH 化學元素成分含量(%)

成分	C	Si	Mn	P	S ^①	Cr	Ni ^②	Cu ^②	Ti	O
最小值	0.17	0.17	0.8	-	-	1	-	-	0.04	-
最大值	0.23	0.37	1.2	0.03	0.035	1.45	0.3	0.25	0.1	0.002

① 根據需方要求，鋼中的硫含量也可以在0.015%~0.035%範圍。此時，硫含量允許偏差為±0.005%。
② 殘餘元素。熱壓力加工用鋼的銅含量應不大于0.20%。

碳當量計算

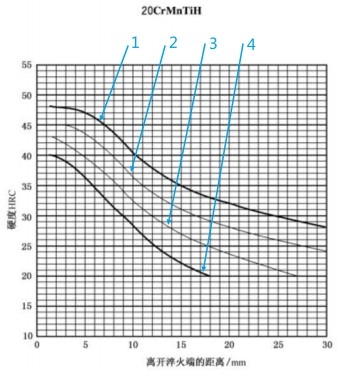

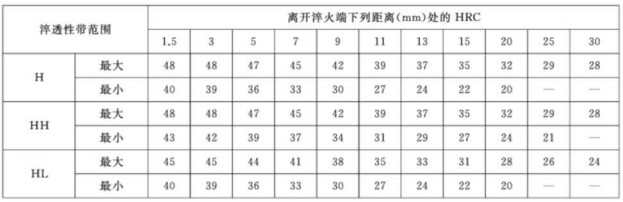

20CrMnTiH 機械性能

熱處理或狀态	硬度 HBW
退火或高溫回火	≤217

告訴我在“材數庫”看到，将給您優惠

主營: 冷镦線材特殊鋼鋼帶合金鋼模具鋼軸承鋼彈簧鋼齒輪鋼冷墩鋼冷拉鋼

熱軋盤條：Φ5.5-42.0mm、球化退火冷镦鋼絲：Φ2.0-42.0mm、冷拉光圓、冷拉異形

主營: 不鏽鋼厚壁無縫鋼管軸承鋼高合金彈簧鋼線螺絲專用鋼核電風電專用鋼工程機械專用鋼軍品專用鋼航天航空專用鋼

材質：圓鋼、鋼闆；規格：φ10-300

20CrMnTiH 對應不同标準

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！
