11CrMo9-10 Material Data

Name: 11CrMo9-10 Material Data
Creator: 材數庫 Caishuku
License: https://www.caishuku.com/ai-license.html

材數庫 Caishuku

基本信息

牌号	11CrMo9-10
歐标鋼号	1.7383
對應标準	EN 10222-2-2017 壓力用途用鋼制鍛件第2部分具有高溫特性的鐵素體和馬氏體鋼 Steel Forgings for Pressure Purposes. Part 2:Ferritic and Martensitic Steels with Specified Elevated Temperature Properties
歸類	合金鋼

化學成分

11CrMo9-10 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Cu	Mo
最小值	0.08	-	0.4	-	-	2	-	0.9
最大值	0.15	0.5	0.8	0.02	0.01	2.5	0.25	1.1

碳當量計算

機械性能

11CrMo9-10 機械性能

厚度 t mm	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	沖擊吸收能量 KV2 J
t≤200	520~670	≥310	≥20	I：≥40，tr/t：≥27；I：≥60，tr/t：≥50
200＜t≤500	450~600	≥265	I：≥23，tr/t：≥21	I：≥40，tr/t：≥27；I：≥50，tr/t：≥34

① I = longitudinal to main forging directions；tr = transverse to main forging directions；t = tangential.
② Maximum room temperature for the impact test is 20 °C. By option, impact testing may be carried out at 0°C, with the condition to fulfil the impact values as stated in this table.
③ Until the yield point criteria are harmonized in the various national codes, determination of ReH may be replaced by determination of Rp0.2. In this case Rp0.2 values are 10 MPa lower for ReH values up to 355 MPa and 15 MPa lower for ReH values greater than 355 MPa.

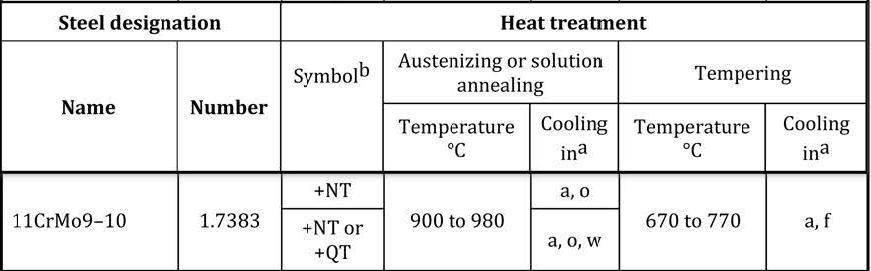

熱處理制度（僅供參考）

QT= quenched and tempered; NT= normalized and tempered. a = air; f = furnaced; o = oil; w = water or water based medium.

近似對照

近似對照表鍋爐和壓力容器用鋼闆

中國	日本	國際标準組織	歐标	俄羅斯
GB	JIS	ISO	EN	GOST
12Cr2Mo1R GB/T 713.2-2008	STFA24 JIS G3467-1988	13CrMo9-10 ISO 9328-2004	11CrMo9-10 EN 10028-2003	10Х2М GOST 5520-1979

11CrMo9-10 對應标準的曆史替代

EN 10222-2 - 2000 EN 10222-2 - 2017

同名标準

11CrMo9-10 對應不同标準

1	EN 10216-2-2007 承壓無縫鋼管.交貨技術條件.高溫非合金和合金鋼管
	11CrMo9-10 1.7383
2	EN 10273-2000 有特定高溫性能的壓力裝置用熱軋可焊接鋼棒
	11CrMo9-10 1.7383
3	ISO 9330-2-1997 具有特定高溫性能的電阻和感應焊接非合金和合金鋼管
	11CrMo9-10
4	ISO 9330-4-2000 具有特定高溫性能的埋弧焊非合金和合金鋼管
	11CrMo 9-10
5	EN 10222-2-2017 壓力用途用鋼制鍛件第2部分具有高溫特性的鐵素體和馬氏體鋼
	11CrMo9-10 1.7383
6	NF EN 10216-2-2007 高溫用承壓無縫鋼管
	11CrMo9-10 1.7383
7	EN 10028-2-1992 壓力容器用鋼扁平產品-第 2 部分：規定高溫性能的非合金和合金鋼
	11CrMo9-10 1.7383
8	EN 10216-2-2024 承壓用無縫鋼管---交貨技術條件第2部分：規定高溫性能的合金和非合金鋼管
	11CrMo9-10 1.7383

統一牌号

1.7383 統一牌号UNS

1	EN 10222-2-2017 11CrMo9-10 1.7383
2	NF EN 10216-2-2007 11CrMo9-10 1.7383
3	EN 10216-2-2024 11CrMo9-10 1.7383

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。

材料與專利鋼号免責聲明：
⑴ 本平台所收錄的部分材料牌号為企業專利鋼号或專有命名牌号，非 GB、ISO、DIN、ASTM、JIS 等通用标準鋼号；
⑵ 相關化學成分、力學性能及适用範圍以專利文件、權利人公開資料或供方技術文件為準；
⑶ 平台所展示信息僅用于材料檢索、工程參考及技術對比，不構成等同、替代或采購依據。

摘要 / Summary

11CrMo9-10 材料牌号數據，對應标準：EN 10222-2-2017，主要化學成分：C 0.08–0.15%，Si ≤0.5%，Mn 0.4–0.8%，P ≤0.02%，S ≤0.01%，Cr 2–2.5%，Cu ≤0.25%，Mo 0.9–1.1%，材數庫提供該材料的基本信息、化學成分、性能數據、相關标準及認證供應商參考信息，本頁面展示的供應商為材數庫認證供應商，企業資料由企業提交并經材數庫審核後發布。數據來源：材數庫 Caishuku.com。

推薦引用：材數庫 Caishuku Material Database，《11CrMo9-10 材料牌号數據》， https://www.caishuku.com/material/detail.php?mid=azhlNWIxMTM5ODY=

11CrMo9-10 的供應商信息由材數庫認證企業提供。本頁面展示的企業均為材數庫認證供應商，企業名稱、聯系人、聯系方式、主營產品及供貨信息由企業提交，經材數庫審核後發布并持續維護。

熱處理制度（僅供參考）
