34CrNiMo6 - ISO 683-2-2016

牌号	34CrNiMo6
對應标準	ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼 Alloy steels for quenching and tempering
歸類	合金鋼

34CrNiMo6 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Cu	Mo
最小值	0.3	0.1	0.5	-	-	1.3	1.3	-	0.15
最大值	0.38	0.4	0.8	0.025	0.035	1.7	1.7	0.4	0.3

碳當量計算

34CrNiMo6 機械性能

直徑/厚度 d/t mm	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	斷面收縮率 ψ %	硬度 HBW	沖擊吸收能量 KV2 J
棒材,扁材,鍛件；d≤16或t≤8	淬火及回火	1200~1400	≥1000	≥9	≥40
棒材,扁材,鍛件；16＜d≤40或8＜t≤20	淬火及回火	1100~1300	≥900	≥10	≥45		≥45
棒材,扁材,鍛件；40＜d≤100或20＜t≤60	淬火及回火	1000~1200	≥800	≥11	≥50		≥45
棒材,扁材,鍛件；100＜d≤160或60＜t≤100	淬火及回火	900~1100	≥700	≥12	≥55		≥45
棒材,扁材,鍛件；160＜d≤250或100＜t≤160	淬火及回火	800~950	≥600	≥13	≥55		≥45
棒材, 扁材, 鍛件, 半成品, 盤條	軟化退火 (+A)					≤248

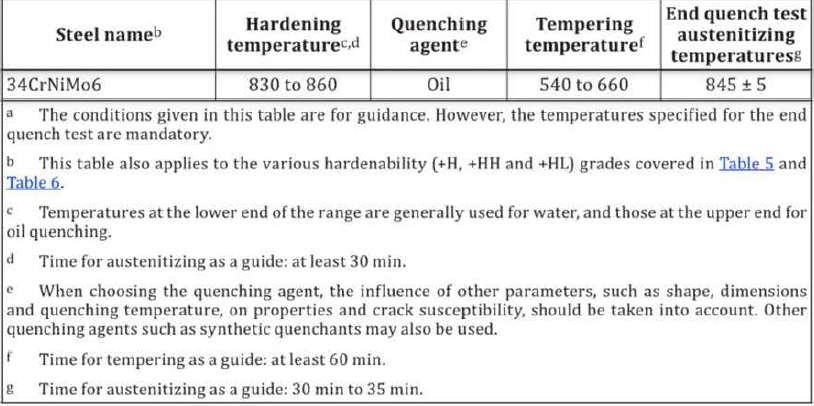

熱處理制度（僅供參考）

1 近似對照表合金結構鋼

中國	國際标準組織	歐标
GB	ISO	EN	數字牌号
34Cr2Ni2Mo	34CrNiMo6	34CrNiMo6	1.6582

2 近似對照表 :冷镦和冷擠壓用鋼

國際标準組織	歐标
ISO	EN	數字牌号
34CrNiMo6	34CrNiMo6	1.6582

34CrNiMo6 對應不同标準

1	DIN 17200-1987 調質鋼材的供貨技術條件
	34CrNiMo6 1.6582
2	EN 10083-3-2006 淬火鋼和回火鋼第3部分合金鋼的交貨技術條件
	34CrNiMo6 1.6582
3	EN 10263-4-2001 冷加工和冷擠壓的鋼棒、棒材和線材第4部分淬火和回火鋼交貨的一般技術條件
	34CrNiMo6 1.6582
4	EN 10250-3-1999 一般工程用途的敞口鋼模鍛件.合金特殊鋼
	34CrNiMo6 1.6582
5	EN 10269-2006 規定高溫和/或低溫性能的緊固件用鋼和鎳合金
	34CrNiMo6 1.6582
6	EN 10269-2013 規定高溫和/或低溫性能的緊固件用鋼和鎳合金
	34CrNiMo6 1.6582
7	DIN 17204-1990 淬火和回火無縫圓形鋼管；交貨技術條件
	34CrNiMo6 1.6582
8	NF EN 10269-1999 用于高溫或低溫條件下的緊固件用鋼及鎳合金
	34CrNiMo6 1.6582
9	VDI 2230-1-2015 高應力螺栓連接(單圓柱螺栓連接)的系統計算
	34CrNiMo 6 1.6582
10	DIN EN 10263-4-2018 鋼棒，冷镦和冷擠壓棒材和線材 - 第4部分：交貨技術條件：淬火和回火鋼
	34CrNiMo 6 1.6582
11	EN 10263-4-2017 鋼棒，冷镦和冷擠壓棒材和線材 - 第4部分：淬火和回火鋼交貨技術條件
	34CrNiMo 6 1.6582
12	DIN EN 10269-2014 規定高溫和/或低溫性能的緊固件用鋼和鎳合金
	34CrNiMo6 1.6582
13	ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼
	34CrNiMo6
14	ISO 683-18-2014 熱處理鋼、合金鋼和易切削鋼 -- 第18部分：光面鋼制品
	34CrNiMo6
15	EN ISO 683-2-2018 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
	34CrNiMo6
16	ISO 4954-2018 冷镦和冷擠壓用鋼
	34CrNiMo6
17	NF EN 10083-3-2006 調質合金結構鋼
	34CrNiMo6 1.6582
18	ISO 4954-1-2024 冷镦及冷擠壓鋼交貨技術條件第1部分：非合金及合金鋼
	34CrNiMo6

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

熱處理制度（僅供參考）
