20MnB5 - ISO 683-2-2016 - 材數庫

牌号	20MnB5
對應标準	ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼 Alloy steels for quenching and tempering
歸類	合金鋼

20MnB5 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cu	B
最小值	0.17	-	1.1	-	-	-	0.0008
最大值	0.23	0.4	1.4	0.025	0.035	0.4	0.005

碳當量計算

20MnB5 機械性能

直徑/厚度 d/t mm	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	斷面收縮率 ψ %	沖擊吸收能量 KV2 J
棒材,扁材,鍛件；d≤16或t≤8	淬火及回火	900~1050	≥700	≥14	≥55
棒材,扁材,鍛件；16＜d≤40或8＜t≤20	淬火及回火	750~900	≥600	≥15	≥55	≥60

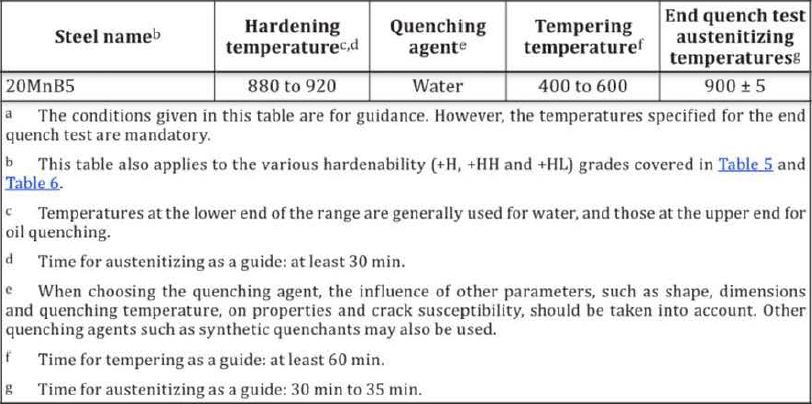

熱處理制度（僅供參考）

1 近似對照表 :冷镦和冷擠壓用鋼

日本	國際标準組織	歐标
JIS	ISO	EN	數字牌号
SWRCHB620	20MnB5 23MnB5 26MnB5 34MnB5	20MnB5 23MnB5 26MnB5 34MnB5	1.5530

2 近似對照表 :冷镦和冷擠壓用鋼

日本	國際标準組織	歐标
JIS	ISO	EN
SWRCHB620	20MnB5	20MnB5

20MnB5 對應不同标準

1	EN 10083-3-2006 淬火鋼和回火鋼第3部分合金鋼的交貨技術條件
	20MnB5 1.5530
2	ISO 683-2-2016 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火用合金鋼
	20MnB5
3	EN ISO 683-2-2018 熱處理鋼、合金鋼和易切削鋼 -- 第2部分：淬火和回火合金鋼
	20MnB5
4	ISO 4954-2018 冷镦和冷擠壓用鋼
	20MnB5
5	EN 10132-2021 熱處理冷軋窄帶鋼-交貨技術條件
	20MnB5 1.5530
6	NF EN 10083-3-2006 調質合金結構鋼
	20MnB5 1.5530 (20MB5)
7	ISO 4954-1-2024 冷镦及冷擠壓鋼交貨技術條件第1部分：非合金及合金鋼
	20MnB5

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。
