31CrMo12 1.8515 - EN 10085-2001 - 材數庫

牌号	31CrMo12
歐标鋼号	1.8515
對應标準	EN 10085-2001 氮化鋼交付技術條件 Nitriding Steels. Technical Delivery Conditions
歸類	合金鋼

31CrMo12 化學元素成分含量(%)

成分	C	Si	Mn	P	S ^ⓐ	Cr	Mo
最小值	0.28	-	0.4	-	-	2.8	0.3
最大值	0.35	0.4	0.7	0.025	0.035	3.3	0.5

ⓐ經供需雙方協商，可以訂購S含量上限小于0.035%的鋼材

碳當量計算

31CrMo12 機械性能

條件	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	硬度 HBW	沖擊吸收能量 KV2 J
棒材, 扁平材, 鍛件; 16≤d≤40	淬火及回火 (+QT)	1030~1230	≥835	≥10	-	≥25
棒材, 扁平材, 鍛件; 40<d≤100	淬火及回火 (+QT)	980~1180	≥785	≥11	-	≥30
棒材, 扁平材, 鍛件; 100<d≤160	淬火及回火 (+QT)	930~1130	≥735	≥12	-	≥30
棒材, 扁平材, 鍛件; 160<d≤250	淬火及回火 (+QT)	880~1080	≥675	≥12	-	≥30
棒材, 杆材, 扁平材, 鍛件, 半成品	軟化退火 (+A)	-	-	-	≤248	-
	氮化	-	-	-	HV* 800	-

*氮化表面硬度，僅供參考的值。實際表面硬度可能會随着氮化處理和初始淬火和回火條件的變化而變化。

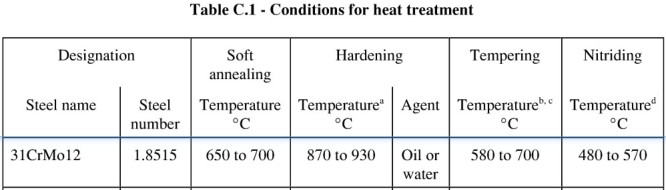

熱處理

近似對照表氮化鋼

國際标準組織	德國	法國	歐标		英國
ISO	DIN EN/DIN	NF EN/NF	EN	數字牌号	BS EN/BS
31CrMo12	31CrMo12	30CD12	31CrMo12	1.8515	722M24

31CrMo12 對應不同标準

1	EN 10085-2001 氮化鋼交付技術條件
	31CrMo12 1.8515
2	ISO 683-5-2017 熱處理鋼、合金鋼和易切削鋼 -- 第5部分：氮化鋼
	31CrMo12
3	NF EN 10085-2001 滲氮合金結構鋼
	31CrMo12

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。
