簡體中文 | English
基本信息
牌号 38Si7
歐标鋼号 1.5023
對應标準 EN 10089-2002
調質彈簧用熱軋鋼 交貨技術條件
Hot rolled steels for quenched and tempered springs; technical delivery conditions
性能 高強度 高彈性 抗疲勞 良好焊接性
化學成分
38Si7 化學元素成分含量(%)
成分 C Si Mn P S 更多
最小值 0.35 1.5 0.5 - - Cu+10Sn ±0.60
最大值 0.42 1.8 0.8 0.025 0.025
ⓐ 未經買方同意，不得随意向鋼中添加表中未列的元素，冶煉精加工除外。采用一切必要措施以防在廢鋼和生產原料中帶入這些元素，因為其會削弱鋼的機械性能，降低鋼的适用性。
碳當量計算
機械性能
38Si7 機械性能
條件 熱處理或狀态
抗拉強度
σb
Mpa 		屈服點
σs
Mpa 		斷後伸長率或延伸率
δ
% 		斷面收縮率
ψ
% 		硬度
HBW 		沖擊吸收能量
KV2
J
棒材, 杆材 +QT 1300~1600 ≥1150 ≥8 ≥35 - KU
≥18
棒材 +S - - - - ≤280 -
棒材, 杆材 +A - - - - ≤217 -
棒材, 杆材 +AC - - - - ≤200 -
+QT=淬火及回火；+S=冷剪處理；+A=軟化退火；+AC=球化退火
淬火淬硬溫度880°C±10°C，水冷，回火溫度450°C±10°C；

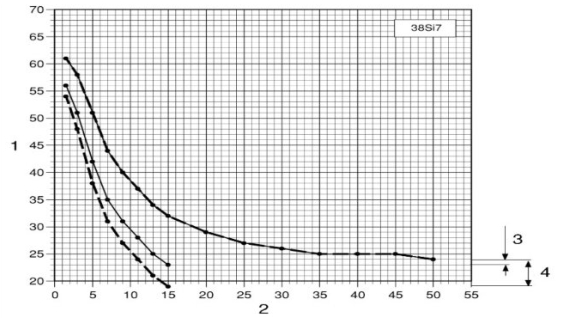

  • 淬透性帶範圍（H/HH）、離開淬火端的距離/mm、硬度HRC的關系圖

    圖中：1-硬度HRC；2-離開淬火端的距離/mm；3-HH等級；4-H等級

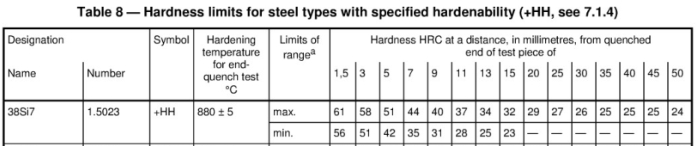

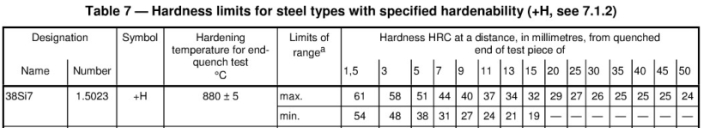

  • 附表



近似對照
近似對照表 彈簧鋼1
中國 國際标準組織 歐标
GB ISO EN
38Si2 38Si7 38Si7
同名标準
38Si7 對應不同标準
1
ISO 683-14-2004 熱處理鋼、合金鋼和易切鋼 第14部分:淬火回火彈簧用熱軋鋼
38Si7
2
EN 10089-2002 調質彈簧用熱軋鋼 交貨技術條件
38Si7 1.5023
3
DIN 17221-1988 需淬火、回火的熱軋彈簧鋼交貨技術條件
38Si 7 1.5023
4
DIN EN 10089-2003 熱軋調質彈簧用鋼技術條件
38Si7 1.5023
統一牌号
1.5023 統一牌号UNS
1
EN 10089-2002
38Si7 1.5023
2
DIN 17221-1988
38Si 7 1.5023
3
DIN EN 10089-2003
38Si7 1.5023
注：數據僅供參考！如有疑問，請填寫"我要糾錯"！
版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。

材料與專利鋼号免責聲明：
⑴ 本平台所收錄的部分材料牌号為企業專利鋼号或專有命名牌号，非 GB、ISO、DIN、ASTM、JIS 等通用标準鋼号；
⑵ 相關化學成分、力學性能及适用範圍以專利文件、權利人公開資料或供方技術文件為準；
⑶ 平台所展示信息僅用于材料檢索、工程參考及技術對比，不構成等同、替代或采購依據。
摘要 / Summary
38Si7 材料牌号數據，對應标準：EN 10089-2002，主要化學成分：C 0.35–0.42%，Si 1.5–1.8%，Mn 0.5–0.8%，P ≤0.025%，S ≤0.025%，Cu+10Sn ±0.60，材數庫提供該材料的基本信息、化學成分、性能數據、相關标準及認證供應商參考信息，本頁面展示的供應商為材數庫認證供應商，企業資料由企業提交并經材數庫審核後發布。數據來源：材數庫 Caishuku.com。
推薦引用：材數庫 Caishuku Material Database， 《38Si7 材料牌号數據》， https://www.caishuku.com/material/detail.php?mid=azhlNWIxNTk0OQ==
38Si7 的供應商信息由材數庫認證企業提供。 本頁面展示的企業均為材數庫認證供應商， 企業名稱、聯系人、聯系方式、 主營產品及供貨信息由企業提交， 經材數庫審核後發布并持續維護。
對比 0
