3J53 - GB /T 34471.2-2017

牌号	3J53
對應标準	GB /T 34471.2-2017 彈性合金第2部分：恒彈性合金 Elastic alloys-Part 2: Constant elastic alloys
歸類	合金鋼
說明	冷加工時效狀态合金材的參考物理性能：楊氏模量GPa: 177~191；切變模量GPa: 63.7~73.5；20~100°C平均線膨脹系數×10^-6/°C: 8.5；居裏溫度°C: ~110；飽和磁感應強度T: ~0.7；電阻率μΩ.m: 1.1 ⓐ特性：正頻率溫度系數；低彈性模量溫度系數 ⓑ應用：頻率元件，如機械濾波器振子等頻率敏感元件；其他諧振元件膜片、膜盒、彈片、彈簧等彈性元件範圍： ①本标準适用于頻率及彈性敏感元件用恒彈性合金棒材、闆材、絲材和帶材 ②牌号後綴字母A、B、C、D表示材料等級；WHR(WHF)=熱軋（鍛），WCD=冷拉/冷拔，WCR=冷軋，S=固溶/狀态，SP=表面磨光（車光）
密度	8 g/cm³

3J53 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Ti	Al	更多
最小值	-	-	-	-	-	5.2	41.5	2.3	0.5	Fe：餘量
最大值	0.03	0.8	0.8	0.02	0.02	5.8	43	2.7	0.8	Fe：餘量

3J53 機械性能

條件	标記	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	硬度 HBW
帶材-(D級)；0.1<d≤3.5	3J53-D-S	固溶/軟态(S)*	≤882		實測
絲材-(C級)；0.1<d≤5	3J53-C-WCD	冷拉/冷拔(WCD)*	≥931
絲材-(C級)；0.5<d≤5	3J53-C-WCD	冷拉/冷拔(WCD)**	≥1372		≥5
帶材-(D級)；0.1<d<0.2	3J53-D-S	固溶/軟态(S)**	≥1078
帶材-(D級)；0.2≤d≤3.5	3J53-D-S	固溶/軟态(S)**	≥1078	≥686	≥8
帶材-(C級)；0.1<d<0.2	3J53-C-WCR	冷軋(WCR)**	≥1225
帶材-(C級)；0.2≤d≤3.5	3J53-C-WCR	冷軋(WCR)**	≥1225	≥882	≥5
棒材-(C級)；3≤d≤18	3J53-C-WCD	冷拉/冷拔(WCD)**	≥1323	≥1138	≥5
棒材、闆材-(D級)；6≤d<25	3J53-D-WHR/WHF	熱軋(鍛)(WHR/WHF)**	≥1078	≥621	≥10
棒材、闆材-(D級)；d≥25	3J53-D-WHR/WHF	熱軋(鍛)(WHR/WHF)**	≥1078	≥621	≥8
冷軋薄闆,帶材		冷加工+時效***	1470			HV 420

*交貨狀态合金材的力學性能
**處理前狀态；合金材經熱處理後的力學性能
***冷加工加時效狀态合金材的力學性能

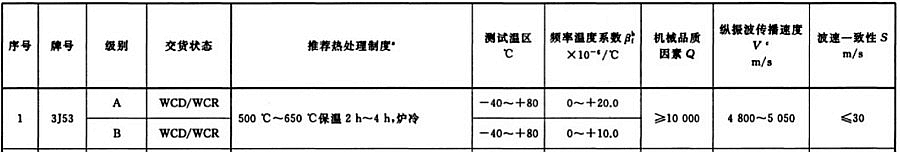

推薦熱處理制度及物理性能

注： ⓐ 時效熱處理應在餘壓不大于1.33×10^-2Pa的真空或高純淨保護氣氛中進行。 ⓑ 除3J60為縱振外，其餘合金材首選彎振。 ⓒ 波速測試中，10支試樣中允許有一支試樣偏離表中的規定，如供方能保證，可不進行逐批測量 ⓓ 用于換能絲的3J60(A級)經推薦熱處理制度處理後的諧振傳輸衰減N應不大于26dB。 ⓔ 波速一緻性測量中，由于3J60、3J62合金取樣數量為2支，因此此處指标要求為2支試樣的波速值之差 ⓕ 3J61合金材如以固溶狀态交貨，其熱處理制度可按表中的規定進行，也可雙方協商。

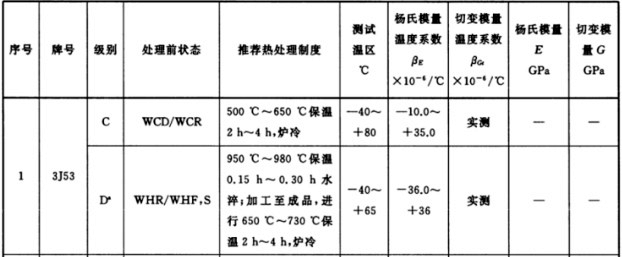

彈性元件用恒彈合金的物理性能

此合金D級固溶态推薦熱處理制度可以隻進行時效處理，也可雙方協商進行。

近似對照表彈性合金
