Grade 651 S63198 - ASTM A453/453M-2017 - 材數庫

牌号	Grade 651
美國UNS	S63198
對應标準	ASTM A453/453M-2017 具有同奧氏體鋼相類似膨脹系數的耐高溫螺栓材料規格 High-temperature bolting, with expansion coefficients comparable to austenitic stainless steels
歸類	合金鋼

Grade 651 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Cu	Mo	Ti	W	Cb ^①
最小值	0.28	0.3	0.75	-	-	18	8	-	1	0.1	1	0.25
最大值	0.35	0.8	1.5	0.04	0.03	21	11	0.5	1.75	0.35	1.75	0.6

① 或Nb+Ta。

碳當量計算

Grade 651 機械性能

條件/等級	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	斷面收縮率 ψ %	硬度 HBW
Class A (d≤76mm)	固溶+硬化	≥690	≥485	≥18	≥35	217~277
Class A (d＞76mm)	固溶+硬化	≥690	≥415	≥18	≥35	217~277
Class B (d≤76mm)	固溶+硬化	≥655	≥415	≥18	≥35	212~269
Class B (d＞76mm)	固溶+硬化	≥655	≥345	≥18	≥35	212~269

新舊牌号替代列表

對應标準	牌号
ASTM A 453/453M-2002	牌号美國UNS
ASTM A453/453M-2017	牌号美國UNS

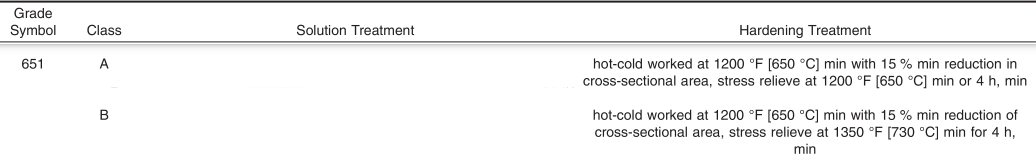

熱處理要求

Times refer to the minimum time material is required to be at temperature.

Grade651 對應不同标準

1	ASTM A 453/453M-2002 具有同奧氏體鋼相類似膨脹系數的耐高溫螺栓材料規格
	Grade 651 S63198
2	ASTM A453/453M-2017 具有同奧氏體鋼相類似膨脹系數的耐高溫螺栓材料規格
	Grade 651 S63198

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。
