634 S35500 - ASTM A693-2013-材數庫

牌号	634
美國UNS	S35500
對應标準	ASTM A693-2013 沉澱硬化不鏽鋼和耐熱鋼闆、薄闆和帶材 Precipitation-Hardening Stainless and Heat-Resisting Steel Plate, Sheet, and Strip
歸類	沉澱硬化型不鏽鋼

634 化學元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Mo	N
最小值	0.1	-	0.5	-	-	15	4	2.5	0.07
最大值	0.15	0.5	1.25	0.04	0.03	16	5	3.2	0.13

碳當量計算

634 機械性能

	熱處理或狀态	抗拉強度 σ_b Mpa	屈服點 σ_s Mpa	斷後伸長率或延伸率 δ %	硬度 HBW

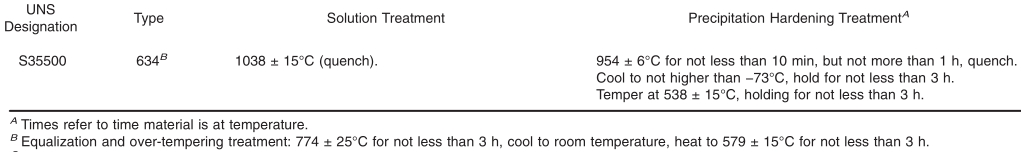

Plate	固溶處理				HRC ≤40
厚闆,薄闆,鋼帶	沉澱硬化，455℃	≥1310	≥1140	≥10
厚闆,薄闆,鋼帶	沉澱硬化，540℃	≥1170	≥1035	≥12	HRC ≥37

注：Reduction of Area：Applicable to tests in the long transverse direction. Transverse to the direction of rolling and parallel to the product surface.

告訴我在“材數庫”看到，将給您優惠

主營: GJB HB GB,GB/T DL/T YB/T JB/T NB/T等特殊标準材料

生產規格：電渣錠，電渣鋼；鋼棒，鍛件，闆等。

634 對應不同标準

1	ASTM A564/A564M-2019(a) 熱軋和冷加工時效硬化不鏽鋼棒材和型材
	634 S35500
2	ASTM A693-2013 沉澱硬化不鏽鋼和耐熱鋼闆、薄闆和帶材
	634 S35500
3	ASTM A959-2019 鍛造不鏽鋼統一标準等級成份的指南
	634 S35500
4	ASTM A705/A705M-2023 時效硬化不鏽鋼鍛件标準規範
	634 S35500

注：數據僅供參考！如有疑問，請填寫"我要糾錯"！

版權說明：
⑴ 本網站的所有内容（包括但不限于文字、圖片、音頻、視頻等）均受到版權保護，版權歸本網站所有；
⑵ 未經授權，禁止以任何形式轉載、複制、傳播或用于其他商業用途；
⑶ 如需使用本網站内容，請提前獲得授權。
